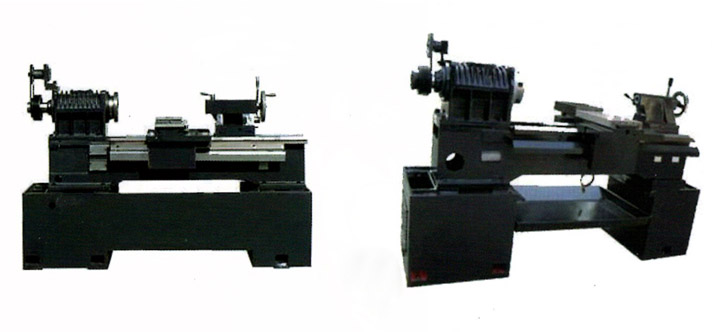

| 項目 | 主要參數 | 單位 | 6140H |
| 工作范圍 | 床身Max回轉直徑 | mm | Φ420 |
| 過滑板Max回轉直徑 | mm | Φ210 | |
| 卡盤上Max車削長度 | mm | 600 | |
| 標稱長度 | mm | 750 | |
| 通過主軸Max棒料直徑 | mm | Φ56 | |
| X軸（橫向）Max行程 | mm | 295 | |
| Z軸（縱向）Max行程 | mm | 750 | |
| 床身 | 結構 | type | 連體床腳 |
| 導軌寬度 | mm | 335 | |
| 主軸到尾座頂尖距 | mm | 750 | |
| 主軸 | 主軸頭型號 | type | A2-6 |
| 主軸內控錐度 | MT No. | MT6 | |
| 主軸孔徑 | mm | Φ58 | |
| 主軸轉速（三檔） | r/min | 200-3000 | |
| 伺服軸 | X軸絲桿型號 | model | 2505 |
| Z軸絲桿型號 | model | 3210 | |
| 尾座 | 尾座套筒直徑 | mm | Φ65 |
| 尾座套筒行程 | mm | 150 | |
| 尾座頂尖錐孔 | MT No. | MT4 | |
| 包裝尺寸 | 外形尺寸（長） | mm | 2200 |
| 外形尺寸（寬×高） | mm | 900×1500 | |
| 光機凈重 | KG | 1300 | |
| 標準配置 | 床身、床腳、車頭箱總成、尾座總成、床鞍、滑板，X/Z向電機座，溜板座，X/Z向螺母座，Z向侯拓座，絲桿防護罩，潤滑油路，編碼器接口，卡盤過度盤，鐵屑盤，主電機底板，皮帶輪，皮帶，刮屑皮，簡易包裝底板。 | ||
| 特殊配置 | 兩向滾珠絲桿，整體防護罩，自動潤滑油泵，主軸編碼器，照明燈，水泵，水管（頭、座），普通主電機，四工位電動刀架，三爪卡盤，液壓卡盤等。 | ||
| 可選配置 | 加強尾座 | ||
